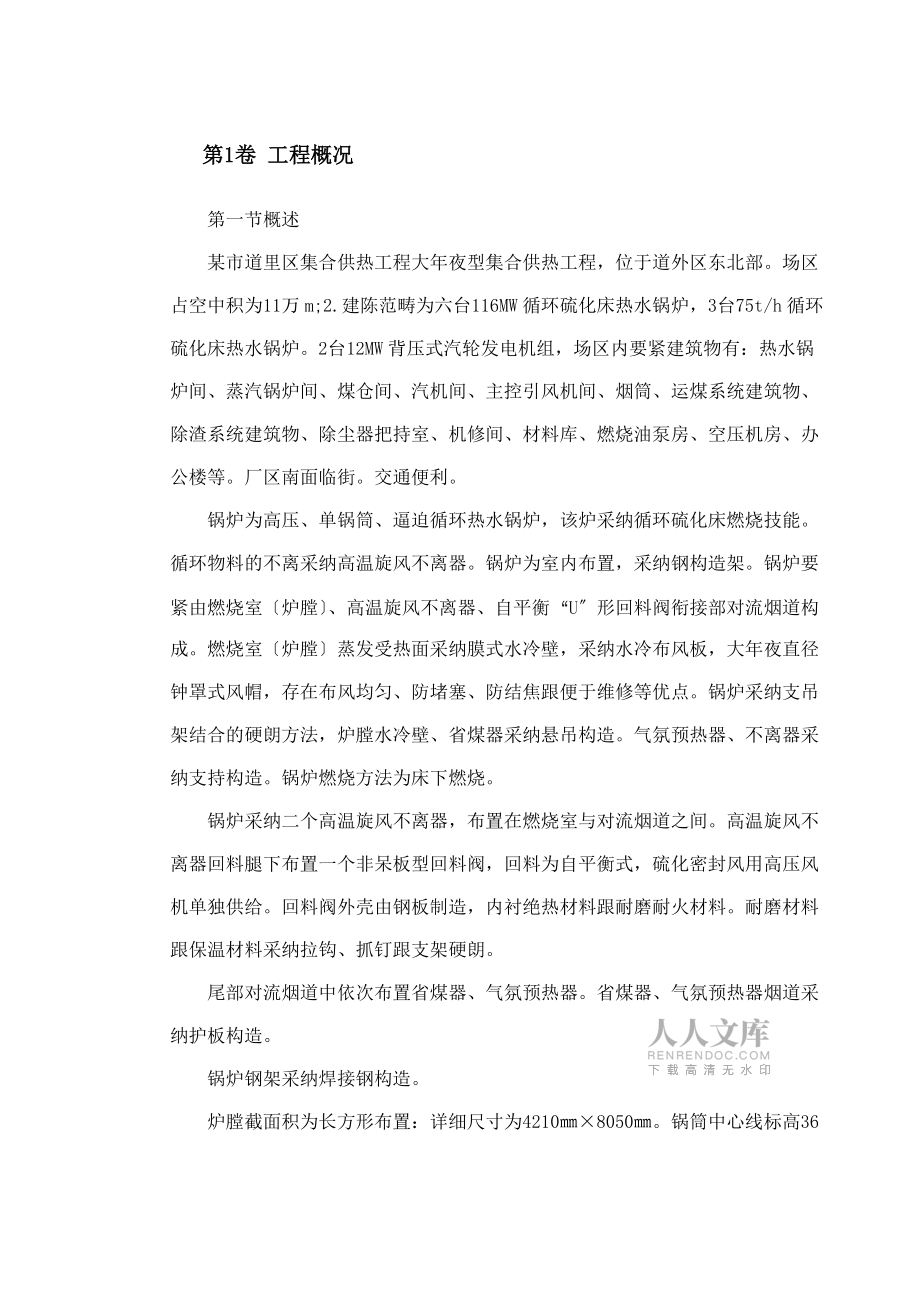

1、撰写人：_日 期：_目录第1卷工程概况2第2卷施工布置10第3卷施工进度方案39第4卷锅炉本体安装的要紧方法跟技能方法43第5卷质量保证方案108第6卷平安文明施工131第7卷情况保护治理方案160第8卷紧急情况治理170第9卷雨季、冬季施工方法183第1卷 工程概况第一节概述某市道里区集合供热工程大年夜型集合供热工程，位于道外区东北部。场区占空中积为11万m;2.建陈范畴为六台116MW循环硫化床热水锅炉，3台75t/h循环硫化床热水锅炉。2台12MW背压式汽轮发电机组，场区内要紧建筑物有：热水锅炉间、蒸汽锅炉间、煤仓间、汽机间、主控引风机间、烟筒、运煤系统建筑物、除渣系统建筑物、除尘器把持
2、室、机修间、材料库、燃烧油泵房、空压机房、办公楼等。厂区南面临街。交通便利。锅炉为高压、单锅筒、逼迫循环热水锅炉，该炉采纳循环硫化床燃烧技能。循环物料的不离采纳高温旋风不离器。锅炉为室内布置，采纳钢构造架。锅炉要紧由燃烧室炉膛、高温旋风不离器、自平衡“U形回料阀衔接部对流烟道构成。燃烧室炉膛蒸发受热面采纳膜式水冷壁，采纳水冷布风板，大年夜直径钟罩式风帽，存在布风均匀、防堵塞、防结焦跟便于维修等优点。锅炉采纳支吊架结合的硬朗方法，炉膛水冷壁、省煤器采纳悬吊构造。气氛预热器、不离器采纳支持构造。锅炉燃烧方法为床下燃烧。锅炉采纳二个高温旋风不离器，布置在燃烧室与对流烟道之间。高温旋风不离器回料腿下布
3、置一个非呆板型回料阀，回料为自平衡式，硫化密封风用高压风机单独供给。回料阀外壳由钢板制造，内衬绝热材料跟耐磨耐火材料。耐磨材料跟保温材料采纳拉钩、抓钉跟支架硬朗。尾部对流烟道中依次布置省煤器、气氛预热器。省煤器、气氛预热器烟道采纳护板构造。锅炉钢架采纳焊接钢构造。炉膛截面积为长方形布置：详细尺寸为4210×8050。锅筒中心线标高36910。锅炉最重单件：锅筒11000包括装备内部，最重顶板梁4512。本工程施工构造方案限于供热厂6台热水锅炉本体及其辅助系统装备、工艺管道与主辅助装备的安装。气候条件：冬季大年夜气压力：100.15Kpa冬季大年夜气压力：98.51Kpa冬季室外风速：
4、冬季室外风速：冬季采暖室外打算温度：26冬季通风室外打算温度：20冬季采暖天数：179天冬季采暖室外打算温度：27冬季气氛调理室外打算温度：冬季主导风向及频率：C21S13冬季主导风向：SSW13S13极端最高气温：极端最低气温：均匀年落水量：523m最大年夜积雪深度：41cm最大年夜冻土深度：205cm全然风压：全然雪压：地震烈度：6度1.1锅炉参数型号：HG型循环硫化床热水锅炉额定产热量：116MW额定供水温度：130额定回水温度：70额定供水压力：1.6Mpa冷风温度：20排烟温度：150炉打算效能回水温度70时：891.2锅炉热力系统1装备参数如下：热力除氧器参数：75T/h，表压除氧
5、水箱容积：30m3安装数目：2套活期排污扩容器规格及参数：无效容积7.5m3安装数目：1套热网排污器规格及参数：Dn500Pn1.0安装数目：8套热网循环水泵型号：OMEGA300-700A参数：1800m3/h140m配用电动机：900KW6000V安装数目：8套热网补给水泵型号：100R-57参数：配用电动机：30KW380V安装数目：4套厂区热网循环水泵型号：100R-37A参数：配用电动机：15KW380V安装数目：2套厂区热网补给水泵型号：DG6-25*2参数：配用电动机：4KW380V安装数目：2套厂区采暖热交流器型号：FBR-0.5参数：换热面积30m2安装数目：2套厂区热网排污
6、器规格及参数：Dn150Pn1.0安装数目：1套电动葫芦规格及参数：起重量2t安装数目：2套要紧实物工程量序号称号数目1HG-116/130/70-L.YM1型循环硫化床热水锅炉6台2烟、风道包括一、二次风道680吨3炉前给煤管道40吨475T/H、0.02MPa(表压)大年夜气式热力除氧器2套5OMEGA300-700A热网循环水泵8套6无效容积7.5m3活期排污扩容器1套7100R-57热网补给水泵4套8100R-37A厂区热网循环水泵2套9DG6-25X2厂区热网补给水泵2套10FBR-0.5厂区采暖热交流器2套11起重量2t电动葫芦2套12管道4230米13阀门393台14流淌教唆器7
7、3个15金热电阻供15台16热电偶294台17WT2000GP压力变送器162台18电动差压变送器60台19LDBBDN500电磁流量计6台20VSH-VHH震动棒料位开关12台21CY氧化镐分析仪12台22PSQ角行程电动实行机构开关型10台23测量仪表1套24岩棉683.2m325油漆8540m226装备平台、扶梯40吨27钢构造720吨仪表管及保温、管道配件工程量不详未计入。第二节工程特点及施工关键；2.1施工范畴：以21轴为分界点，至西侧1轴范畴内的锅炉间、煤仓间、引风机室内6台热水锅炉及其辅助系统装备、工艺管道与主辅装备及工艺管道等有关确就地，热工把持仪表，并将工艺管道施工至主厂房外
8、2米。2.2工程特点1本工程锅炉为烧煤散装热水锅炉，安装量大年夜且系统多、装备安装工艺较复杂，吊装、系统试运转、调试施工难度较大年夜。2本工程为新建工程，位于厂区内，施工现场符合作业央求，交通便利,可满意大年夜型机具的进场及工程所需的大年夜型构件运转央求.3因施工质量央求高，因而如何样采纳提高的施工工艺及无效的构造治理手段，完成业主的开工目的是本工程施工的要紧关键。4由于施工工期短质量央求高，因而如何样制订跟施行无效的质保方法，使每一个分项的质量都到达央求，将是本工程的另一个关键。5本工程2004年施工的5、6号两台锅炉，要完成当年开工、当年投运，按照如今图纸跟到货方案，势必阻碍到安装进度，在
9、施工过程中科学布置各专业穿插作业时刻并加班加点抢工也是关健。第三节关键施工过程的分不为保证全体施工任务的高质如期的完成，本工程关键施工过程包括：1锅炉本体焊接：为了保证锅炉水循环系统的安装质量，对全体水冷壁管、锅炉管采纳氩弧焊打底，手工电弧焊盖面。对省煤器管采纳氩弧焊打底跟盖面，保证系统试压一次成功。2燃烧系统的安装：要紧指硫化床，布风板，风帽等安装，既要保证紧密性，又要保证耐磨，还要防止堵渣。加工的精度要保证，孔径、孔距要准确，风箱、布风板要紧密。3不离及返料安装安装：不离器安装的关键是密封跟补偿器伸缩预拉、安装，衔接紧密。独特土建专业耐火浇筑料施工。4锅炉本体安装及压力管道焊接，施工前必需
10、编制照应的施工方案来指导施工，从而保证质量跟平安。第四节施工标准及验评标准DL5047-95电力树破施工及验收技能标准锅炉机组篇；DL5031-94电力树破施工及验收技能标准管道篇；D15007-92电力树破施工及验收技能标准火力发电厂焊接篇；SDJ279-90电力树破施工及验收技能标准热工仪表及控制安装篇；DL5011-92电力树破施工及验收技能标准汽轮机机组篇；DLJ58-81电力树破施工及验收技能标准火力发电厂化学篇；GB50205-2001钢构造施工及验收标准；电建199536号电力树破工程质量监视规则；劳部发1996276号文：蒸气锅炉平安技能监察规程；SDJ68-85火力发电厂热力
11、装备跟管道保温材料技能条件及测验方法；SDJ66-82火力发电厂全然耐火材料技能条件及测验方法；电建1996159号火力发电厂全然树破工程启动及开工验收规程。GB50231-98呆板装备安装工程施工及验收标准GB50278-98起重装备安装工程施工及验收标准GB50309-92电梯工程施工质量验收标准GB50310-2002电梯安装工程质量测验评定标准GB50252-94工业安装工程质量测验评定不合标准GB50184-93工业金属管道工程质量测验标准GB50185-93工业装备及管道绝热工程质量测验评定标准GBJ131-90自动化仪表安装工程质量测验评定标准GB50204-2002混凝土构造工
