1、杭州七格污水处理厂 100T/d 污泥焚烧示范工程技术标 第一册中建工业设备安装有限公司 1 编制总说明编制总说明1. 编制依据编制依据本施工组织设计是依据下列内容编制而成：（1）本工程的招标文件及相关技术文件；（2）国家、部颁、行业施工技术（验收）规范、规程；（3）本组织设计借鉴我司近年来类似机电工程实际施工经验和施工技术积累，及结合我公司现有的技术、装备能力进行编制。2. 工程承诺工程承诺若本工程中标，我公司将把本工程列为本年度重点工程，所有工程均有自有队伍施工，严格按已确定的施工技术方案组织实施，并无条件接受业主及业主委托的监理单位对施工质量、进度的监督和管理。在项目部管理人员的安排上，

2、在全公司范围内充实抽调有类似工程施工经验的项目经理和项目技术负责人来负责整个工程的施工。同时我公司承诺：工工程程在在项项目目经经理理施施工工实实施施期期间间到到岗岗率率达达到到90%以以上上（即即每每月月不不少少于于 27天天） ，技技术术负负责责人人、安安全全负负责责人人、焚焚烧烧运运行行负负责责人人到到岗岗率率达达到到95%以以上上（即即每每月月不不少少于于 28 天天） 。在施工过程中，对业主认为工作不负责任、管理不力、贻误工期和造成严重安全事故和工程质量事故、违法乱纪的专业技术、管理人员直至项目经理，及时进行撤换。3. 本标书组成本标书组成本标书共分四册，其中：第一册 施工组织设计及资

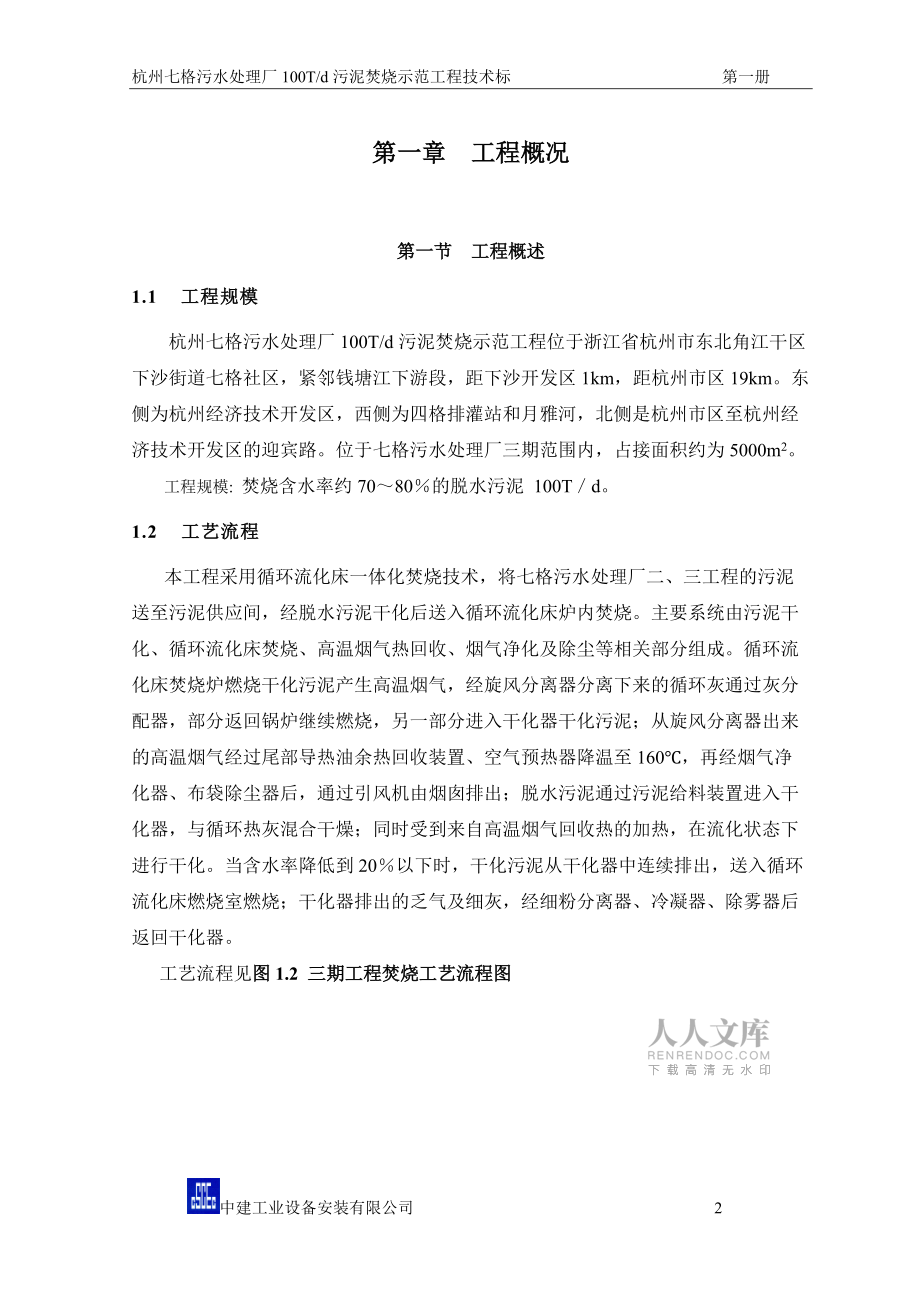

3、格后审资料第二册 自控、仪表系统设计、选型和污泥焚烧调试、运行方案第三册 电气设备选型及自控、仪表产品样本第四册 工艺设备选型及产品样本杭州七格污水处理厂 100T/d 污泥焚烧示范工程技术标 第一册中建工业设备安装有限公司 2 第一章第一章 工程概况工程概况第一节第一节 工程概述工程概述1.1 工工程程规规模模杭州七格污水处理厂 100T/d 污泥焚烧示范工程位于浙江省杭州市东北角江干区下沙街道七格社区，紧邻钱塘江下游段，距下沙开发区 1km，距杭州市区 19km。东侧为杭州经济技术开发区，西侧为四格排灌站和月雅河，北侧是杭州市区至杭州经济技术开发区的迎宾路。位于七格污水处理厂三期范围内，占

4、接面积约为 5000m2。工程规模: 焚烧含水率约 7080的脱水污泥 100Td。1.2工工艺艺流流程程本工程采用循环流化床一体化焚烧技术，将七格污水处理厂二、三工程的污泥送至污泥供应间，经脱水污泥干化后送入循环流化床炉内焚烧。主要系统由污泥干化、循环流化床焚烧、高温烟气热回收、烟气净化及除尘等相关部分组成。循环流化床焚烧炉燃烧干化污泥产生高温烟气，经旋风分离器分离下来的循环灰通过灰分配器，部分返回锅炉继续燃烧，另一部分进入干化器干化污泥；从旋风分离器出来的高温烟气经过尾部导热油余热回收装置、空气预热器降温至 160，再经烟气净化器、布袋除尘器后，通过引风机由烟囱排出；脱水污泥通过污泥给料装

5、置进入干化器，与循环热灰混合干燥；同时受到来自高温烟气回收热的加热，在流化状态下进行干化。当含水率降低到 20以下时，干化污泥从干化器中连续排出，送入循环流化床燃烧室燃烧；干化器排出的乏气及细灰，经细粉分离器、冷凝器、除雾器后返回干化器。工艺流程见图图 1.2 三期工程焚烧工艺流程图三期工程焚烧工艺流程图图 1.3 改良 A/A/O 工艺流程框图杭州七格污水处理厂 100T/d 污泥焚烧示范工程技术标 第一册中建工业设备安装有限公司 3 图图 1.2 三期工程焚烧工艺流程图三期工程焚烧工艺流程图第二节第二节 工程内容工程内容2.1 设设备备采采购购范范围围本次招标范围包括杭州七格污水处理厂 1

6、00T/d 污泥焚烧示范工程除已采购设备、第一次招标设备外所有设备的采购。2.2 设设备备安安装装范范围围本次招标范围为杭州市七格污水处理厂三期工程 100 吨/日污泥焚烧示范工程，具体包括：土建工程、部分设备采购、仪表及自控部分的采购、工艺及电气设备的杭州七格污水处理厂 100T/d 污泥焚烧示范工程技术标 第一册中建工业设备安装有限公司 4 安装、调试、试运转、联合试运行和运行（要求运行两年）等内容，达到工程设计的要求，并且保证污泥焚烧两年内正常运行的人员、物资（除水、电、油、药以外） 、交通运输等等所有开销。具体内容如下： 干化器循环风配套系统安装； 导热油配套系统安装； 柴油供应配套系

7、统安装； 空气压缩配套系统安装； 工业氮气配套系统安装； 污泥输送系统安装； 给水排水系统安装； 通风及空调系统安装； 电气系统安装 仪表及自控系统安装； 土建及绿化工程施工； 联合试运转 、试运行、运行和移交。 本工程投标不包括以下设备的采购。见下表：序号名称规格单位数量焚烧炉系统焚烧炉系统1焚烧炉本体100T/d 配套：点火燃烧器 1 台、辅助燃烧器 1 台、螺旋给料机 4 台、清灰器 1 套、伴热器 1 套套12烟囱30 米台13冷凝器 台14除雾器 台15烟尘净化器 台1除灰系统除灰系统1布袋除尘器过滤面积大于 125m2 套12灰库本体50 米3套1杭州七格污水处理厂 100T/d

8、污泥焚烧示范工程技术标 第一册中建工业设备安装有限公司 5 序号名称规格单位数量3仓料位计L=1000 套24气化板系统 套15螺旋给料机30t/h 套16散装机30t/h 套1 7手动插板阀300*300台28空气炮50L套1炉前喷钙系统炉前喷钙系统1储料仓本体30m3套12仓料位计 L=1000套2 3 330 发送器总成套14螺旋喂料机大于 300kg/h套15气力喷射泵大于 300kg/h 套16罗茨风机2.76m3/min 49KPa套17空气炮50L套2风机系统风机系统1一次鼓风机2470Nm3/h 12150pa台12二次鼓风机2600Nm3/h 5400pa台13引风机6630

9、Nm3/h 11100pa台14高压风机（一）5000Nm3/h 16500pa台15高压风机（二）5000Nm3/h 16500pa台1杭州七格污水处理厂 100T/d 污泥焚烧示范工程技术标 第一册中建工业设备安装有限公司 6 第三节第三节工程目标及要求工程目标及要求序号内容说明与要求1承包方式固定综合单价包干2质量标准合格，满足设计及使用功能3工期要求150 日历天4安全文明施工按杭州市有关安全文明的规范性文件要求进行施工5运行期负责工程二年的运行、维护杭州七格污水处理厂 100T/d 污泥焚烧示范工程技术标 第一册中建工业设备安装有限公司 7 第二章第二章 设备、电气、自控、管道安装方

10、案设备、电气、自控、管道安装方案第一节第一节 设备安装和调试方案设备安装和调试方案1.1 本本工工程程设设备备安安装装内内容容本工程主要设备见下表；序号设备名称规格单位数量1泥饼料仓1m3台32污泥泵（一）2T/h 16 米最大7.5KW台33污泥中间储罐含破拱装置、液压站（7.5KW）50T台14检修闸板阀与污泥中间储罐及污泥泵配套使用台15污泥泵（二）含干运行保护、超压保护5T/h 28bar，最大37KW台26周边注射泵装置0.1m3/h 28Bar最大0.37KW套17管道、管件、阀门、就地显示仪表等附件 套 18高能离子除臭系统（含配套风机、 ）2000m/h套19污泥破碎机100T

11、/h套210排泥口电动刀闸阀3kW套311污泥切割机q=70m3/h 套312进料泵q=70m3/h H=40m套313絮凝剂制备系统及投加装置干粉 9kg/h N=5.0kW套1杭州七格污水处理厂 100T/d 污泥焚烧示范工程技术标 第一册中建工业设备安装有限公司 8 14加药泵q=0.42m3/h H=40m N=1.5kW套315污泥脱水机套316手动刀闸阀DN200 PN6套417手动刀闸阀DN150 PN6套91.2 机机械械设设备备安安装装程程序序1.2.1 设备安装总体程序针对本安装工程，根据系统调试和工艺的要求，按先主体设备（焚烧炉、脱水机、污泥中间储罐）后配套设备（如污泥输
