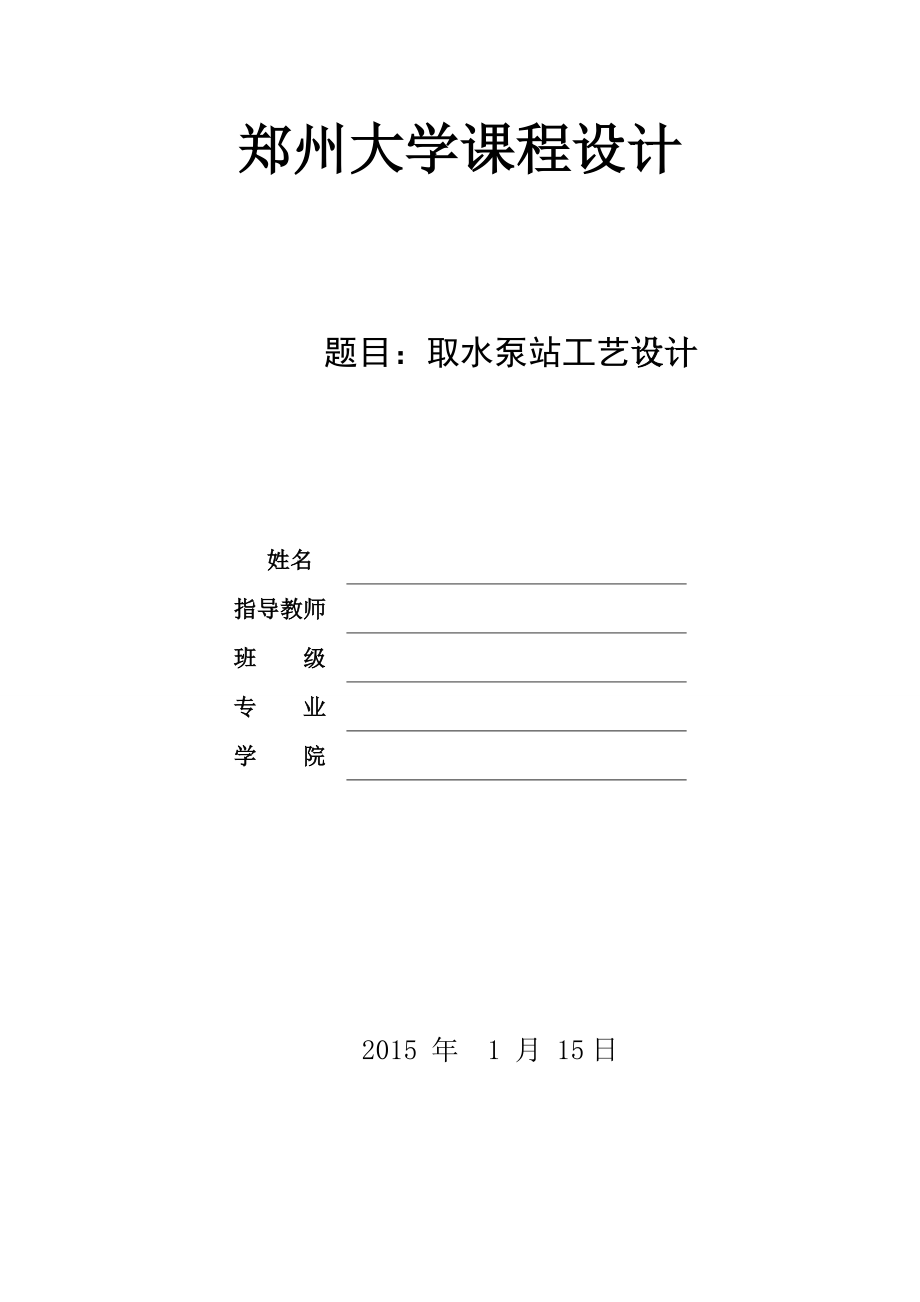

1、郑州大学课程设计题目：取水泵站工艺设计姓名 指导教师班 级专 业学 院 2015 年 1 月 15日目 录摘要1 前言（1）1.1 设计任务（1）1.2 基本设计资料（1）2 送水泵站工艺设计（1）2.1工程总体布置及主要设计参数（1）2.2 泵站设计参数 （2）2.3 泵站设计扬程估算（2）2.4 初步选泵和电机（2）2.5 水泵机组的布置（3）2.6 吸水井的设计（3） 2.7 管路设计与水泵校核（4）2.8 水泵安装高程的确定（6）2.9 辅助设备选择与布置（7）2.10 泵房建筑高度的确定（9）2.11 泵房平面尺寸的确定（9）3 结论 （9）参考文献（9）附图 泵站工艺平面图和剖面图
2、摘要为了安全可靠地满足某企业生产用水量需求，本设计完成了日供水能力20000 m/d的供水工程的取水泵站工艺设计，包括以下内容：在确定了该泵站的设计规模后，进行工程总体布置，水泵选型布置，管路设计，辅助设备选型布置，泵房类型选择，泵房平面设计和剖面设计。关键词：泵站 水泵 工艺1 前言1.1 设计任务根据河流水资源状况，经取水水源地方案论证，企业水厂从河流取水，本设计要求完成水厂取水泵站工艺设计。1.2 基本设计资料某企业拟建自用水厂一座，日供水能力20000m/d。水源采用地表水，水源地位于企业西部。 自然条件.1地形描述，自主河槽到岸边，地形变台阶，详见河流取水段地形图。.2地震烈度7度。
3、.3 水文与水源地表水水质三级，符合企业用水水源条件。河床最高洪水位为111.800m，为减少水厂泥沙处理费用，降低工程造价，工程规划在河床中布置两眼大口井，每眼井供水10000m/d，水井静水位107.800m，设计动水位104.800m。 初步规划部分结果两眼井到泵房的吸水管路长度均为200m，有喇叭口，弯头，闸阀，渐缩管，等管件。局部阻力系数分别为0.1，0.6，0.07，0.2。净水厂沉淀池设计水位124.800m，泵房到净水厂的管路长3500m，压水管路局部水力损失按沿程损失的10计。2 送水泵站工艺设计2.1 工程总体布置及主要设计参数本工程河床较宽，采用河床式泵站，为减少水厂泥沙
4、处理费用，降低工程造价，在主河槽附近布置两眼大口井（兼作吸水井），通过引（吸）水管道将主河槽水引至泵房水泵，在泵房东南侧布置进场道路（引桥），在泵房周围和进场道路两侧河床用浆砌石加固，厚0.4m。水泵站设置泵房间、配电间、值班室和检修间。该取水泵房为半地下式矩形泵房。泵站级别根据泵站设计规范参照设计参数确定为小（1）型，泵房建筑物级别划分为4级。2.2 泵站主要设计参数（1）防洪标准 设计洪水重现期20年，校核洪水重现期50年。（2）设计水位 净水厂混合池设计水位124.800m，水源设计最低水位104.800m，校核洪水位111.800m。（3）泵站设计流量： 由设计资料可知，水厂供水规模为
5、20000m/d，泵站采用均匀供水方式向水厂供水，泵站的设计流量按最高日平均时用水量计算，泵站设计流量Q1.0520000/24875m3/h0.243m/s。2.3 泵站设计扬程估算泵站设计扬程为: HHhev （2.1）式中，H进水池最低水位与水厂混合池设计水位高差（mH2O） H124.800104.80020.000mH2O。 h为管路中的总水头损失（mH2O），包括沿程水头损失和局部水头损失。 输水干管沿程水头损失可按比阻法计算，局部水头损失计算按沿程水头损失10计。输水干管通过的设计流量为0.238m/d，根据经济设计流速v21.52.5 m/s，使用球墨铸铁管，取管径DN400,
6、则输水干管流速v51.93 m/s，查手册比阻A0.2232 m/d。压水管路水头损失hd1.1kALQ2 1.110.223235000.243=46.9m吸水管路与泵房内管路水头损失估算为2.5m.泵站装置需要扬程H202.5+46.969.4m。2.4 初步选泵和电机选泵的主要依据是泵站设计扬程和泵站设计流量。根据泵站设计扬程69.4m, 泵站设计流量为0.243m/s，单泵流量0.121 m/s。查双吸离心泵的型谱图，根据选泵原则和选泵步骤，淘汰明显不合理的选泵方案，符合选泵原则要求的水泵列表如下：表2.1 初选水泵性能列表泵的型号流 量（）扬程（m）转 数（r/min）轴功率（kw）
7、电机功率（kw）效 率（%）允许吸上真空高度（m）叶 轮直 径（mm）重量（kg）10Sh-60.1000.1350.1707165.156145088.1112.0129.613279717265.54.546056510Sh-6A0.0950.1300.15061545014507286981327980756.565.0430565根据表2.1，列举出以下选泵方案：（1）方案一为：选用2台10Sh-6，备用1台10Sh-6，总计3台。（2）方案二为：选用2台10Sh-6A，备用1台10Sh-6A，总计3台。方案一水泵组合流量和扬程满足要求。初选电机：根据10Sh-6型水泵的要求，选用配套
8、三相交流异步电动机。查电机型号表，选择电机为表2.2 电机性能参数表型号额定功率转速重量JR115-4135KW1500r/min1180kg2.5 水泵机组的布置本设计采用的是3台Sh系列单级双吸卧式离心泵，因此机组布置采用横向排列方式。机组基础采用混凝土基础，混凝土容重23520 N/m,机组的基础深度计算公式为 （2.2）式中，W机组总重量（N），L基础长度（m）， B基础宽度（m）， 基础所用材料的容重（N/m）。查给水排水设计手册，得到10Sh-6型水泵机组的基础平面尺寸为2800mm900mm，机组总重量为1745kg，则根据公式（2.2）计算出其基础深度为866mm. 2.6 吸
9、水井的设计根据场地条件，为降低造价，泵站的吸水井采用受力条件好的半地下式圆形吸水井两个，为避免泥沙进入吸水井中，降低泥沙处理费，设计成大口井，各有1根吸水管路至于井中，吸水井设计动水位为104.800m，池顶高程为108.000m。吸水井口径为3m，深度7m，有效容积为28。两眼大口井相距120m。2.7管路设计与水泵校核 管道的选型钢管易腐蚀，寿命短，强度低球墨铸铁管耐腐蚀，寿命长，强度高由于钢管的强度高，接口可焊接，因此吸水管路和出水管（泵房内）均采用壁厚为6mm的钢管，压水管由2.3估算的管道扬程大约70m压力水头，压力比较大，故采用球墨铸铁管。 管线的布置每台水泵均有单独的吸水管，深入
10、大口井中。水泵吸水管上设有对夹式蜗杆传动蝶阀（D371XP10）。三条水泵出水管路在距离泵房后墙1.095m处两两连接后，与DN400的输水干管相连。水泵出水管上设有对夹式蜗杆传动蝶阀（D371XP10）和对夹式液动蝶阀（D771X10）。管线详细布置见附图。 管路流速计算 （2.3）式中，管路通过的设计流量（m/s），管径（m）（1） 吸水管路的流速计算吸水管路两条，单泵设计供水流量为0.121m/s根据适宜设计流速v11.051.5 m/s，经计算采用D1350mm，根据式（2.3）计算其流速v11.258 m/s。（2） 喇叭口的管径确定及流速计算按照泵站设计规范要求，吸水管的喇叭口管径
11、D1.25D1，所以取D450mm，则根据公式（2.3）计算得喇叭口流速为0.761 m/s，符合泵站设计要求。（3） 泵进口及出口流速计算水泵进口直径D3250mm，则根据公式（2.3）计算得泵进口流速v32.466 m/s；水泵出口管径D4150mm，则根据公式（2.3）计算得泵出口流速v46.85 m/s。（4） 水泵出水支管的流速计算出水管路两条，根据经济设计流速v21.52.5 m/s，经计算采用D2300mm。根据式（2.4）计算其经济流速v21.713 m/s。 吸水管路和压水管路中水头损失的计算管路沿程水头损失可按比阻法计算，对于钢管，计算公式如下: hf=Ak1k2LQ2 （
