1、河北工程大学毕业设计(论文)第1章 绪 论1.1目的任务为了对勘查区煤炭资源的经济意义和开发建设可能性做出评价，为煤矿建设远景规划提供依据及探矿权评估转让需要，探矿权人委托河北工程大学资源学院对本区进行详查设计工作，并于2013年5月编制河南省永城市李大庄勘查区煤炭详查设计本次详查工作程度的要求是：1、确定勘查区的地层层序，并详细划分含煤地层，研究其沉积环境特征和聚煤特征；2、基本查明勘查区的构造形态，评价勘查区构造复杂程度；3、基本查明可采煤层层位、厚度和主要可采煤层的分布范围，基本确定可采煤层煤类和煤质特征，评价勘查区可采煤层的稳定程度；4、调查勘查区自然地理条件、第四纪地质和地貌特征；基

2、本查明勘查区水文地质条件，调查环境地质现状；5、基本查明勘查区开发建设的工程地质条件和煤的开采技术条件；6、估算各可采煤层控制的、推断的和预测的资源量；7、初步查明其他有益矿产赋存情况，做出有无工业价值的初步评价。1.2 位置和交通本区位于河南省东部，行政区划隶属河南省永城市，地理座标东经12615151262107，北纬365800370500，走向长12.9km，倾向平均宽约4.4km，面积56.3km2。勘查许可证批准的拐点坐标见表1-1。勘查区拐点坐标一览表 表11拐 点直 角 坐 标（3带）XY013773220.2039431546.30023773193.1039435392.1

3、0033769495.5039435366.80043769469.1039439342.30053767522.6039440150.80063767315.5039438815.40073764850.4039438799.50083765168.6039437261.80093760251.5039435303.70103760273.0039432222.80113765819.4039432262.50123765808.5039433802.00133770892.7039433837.60143770912.0039431144.90153773221.5039431366.90

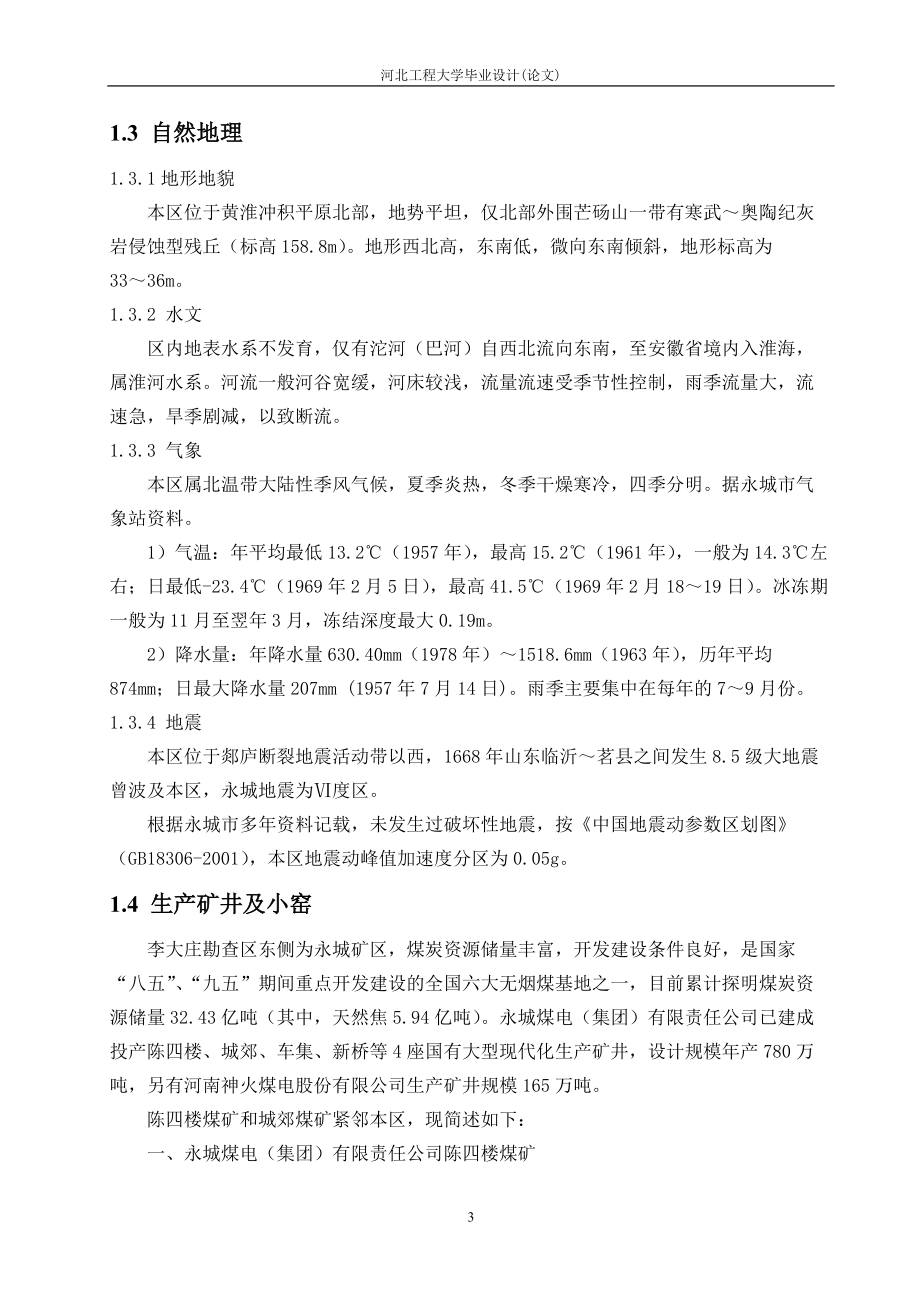

4、区内交通便利，永夏公路从矿区经过，向北西约23km直达夏邑县与GZ45高速连通，再向前约22km到达陇海铁路和G310国道；向南东约13km直到永城市与G311国道相接（图11）。图11 工作区交通位置图1.3 自然地理1.3.1地形地貌本区位于黄淮冲积平原北部，地势平坦，仅北部外围芒砀山一带有寒武奥陶纪灰岩侵蚀型残丘（标高158.8m）。地形西北高，东南低，微向东南倾斜，地形标高为3336m。1.3.2 水文区内地表水系不发育，仅有沱河（巴河）自西北流向东南，至安徽省境内入淮海，属淮河水系。河流一般河谷宽缓，河床较浅，流量流速受季节性控制，雨季流量大，流速急，旱季剧减，以致断流。1.3.3

5、气象本区属北温带大陆性季风气候，夏季炎热，冬季干燥寒冷，四季分明。据永城市气象站资料。1）气温：年平均最低13.2（1957年），最高15.2（1961年），一般为14.3左右；日最低-23.4（1969年2月5日），最高41.5（1969年2月1819日）。冰冻期一般为11月至翌年3月，冻结深度最大0.19m。2）降水量：年降水量630.40mm（1978年）1518.6mm（1963年），历年平均874mm；日最大降水量207mm (1957年7月14日)。雨季主要集中在每年的79月份。1.3.4 地震本区位于郯庐断裂地震活动带以西，1668年山东临沂茗县之间发生8.5级大地震曾波及本区，

6、永城地震为度区。根据永城市多年资料记载，未发生过破坏性地震，按中国地震动参数区划图（GB18306-2001），本区地震动峰值加速度分区为0.05g。1.4 生产矿井及小窑李大庄勘查区东侧为永城矿区，煤炭资源储量丰富，开发建设条件良好，是国家“八五”、“九五”期间重点开发建设的全国六大无烟煤基地之一，目前累计探明煤炭资源储量32.43亿吨（其中，天然焦5.94亿吨）。永城煤电（集团）有限责任公司已建成投产陈四楼、城郊、车集、新桥等4座国有大型现代化生产矿井，设计规模年产780万吨，另有河南神火煤电股份有限公司生产矿井规模165万吨。陈四楼煤矿和城郊煤矿紧邻本区，现简述如下：一、永城煤电（集团）

7、有限责任公司陈四楼煤矿位于李大庄勘查区东侧外围北侧，可采煤层为下二叠统山西组二2煤层及下石盒子组三1、三2、三4煤层。井田南北走向长12.5km，倾向宽5.9km，面积62.3889 km2。二、永城煤电（集团）有限责任公司城郊煤矿位于李大庄勘查区东侧外围南部，井田南北走向长12m，倾向宽11km，面积92.9235km2。井田北侧为陈四楼煤矿，地质情况相似。矿井地质储量75078万吨，立井开拓，设计生产能力240万吨/年，开采水平-500m。本区为巨厚松散层覆盖的全隐伏煤田，勘查区及周边地区无生产小窑。1.5 以往地质工作评述勘查区位于永夏大型隐伏煤田东部边缘，含煤地层发现始于20世纪50年

8、代。1956年，地质部华东地质局325队在该区进行1:20万地质填图，初步确定很可能为含煤区。同年，地质部物探局402队在该区进行了1:20万垂直电测深测量工作，提出永城一带是极易于含煤的地区。19561957年，华北煤田地质勘探局120队和地质部华东地质局325队及河南永城地质队，根据地质部物探局济南大队电法五分队提供的地面物探资料，在矿区东侧永城市陈集、薛湖和市区南施工的钻孔中分别打到二叠系多层煤，最厚达2.36m，证实了永城含煤地层之存在。1976年元月1983年4月，河南省地质局地质十一队在永城煤田城郊矿区开展普查及详查工作，面积240km2，以F2及F10断层作为详查区的西部及北部边

9、界，共计施工367孔，进尺210000m，1983年提交河南省永城煤田城郊矿区详查地质报告，提交B+C+D级储量128670万吨，河南省地质局以豫地字（1983）443号文件下达审批意见。在普、详查工作中，李大庄勘查区范围内施工部分钻孔，本次报告编制工作利用了18个钻孔，计12404.30m；同时利用了区外相邻的16个钻孔，计11377.35m，为本次普查报告提交奠定了一定的基础，钻孔有关情况详见本报告附表。1986年4月河南省地质局地质十一队提交河南省永城煤田陈四楼井田精查地质报告，该报告施工的94个钻孔全部在F2断层以东，F2断层以西收集使用前述详查地质报告资料。1.6 本次工作情况本次工

10、作自2013年4月启动，4月在充分收集、分析前人资料的基础上，6月前完成详查设计编写；本次完成的各类主要实物工作量见表12。工作中始终坚持以现代地质理论为指导，采用先进的技术装备和方法，提高勘查成果精度，适应煤矿建设发展的需要。同时坚持“综合勘查、综合评价”的原则，做到充分利用、合理保护矿产资源，做好共伴生其他矿产的勘查评价工作。本次设计编制工作依据的主要规范、规程分别如下：固体矿产地质勘查规范总则（GB/T139082002）；煤、泥炭地质勘查规范（DZ/T02152002）；煤田地质填图规程（DZ/T01751997）；固体矿产勘查/原始地质编录规定（DZ/T00781993）；固体矿产资

11、源/储量分类（GB/T177661999）；固体矿产普查暂行规定（DD200002）（中国地质调查局）；煤矿床水文地质勘查工程质量标准（MT/T1163-2011）；第2章 区域地质2.1 区域地质特征本区位于河南省东部的黄淮冲积平原区，大地构造位置属华北陆块南部，为大面积新生界浅覆盖区。根据河南省前新生代基岩地质图（1:50万、图21）同时参考相邻井田勘查成果，对区域主要地层及岩浆岩种类、特征和分布、主要构造的特征及分布概述如下。图2-1 河南省夏邑-永城一带新生代基岩地质图2.1.1地 层区域为稳定陆块盖层沉积，分布的地层主要是为新近系覆盖的寒武系中上统、奥陶系中统、石炭系上统和二叠系。1
