1、目 录第一部分 NS 9000变电站自动化系统概述1第二部分 NS 9000产品系列16一、NS 900系列装置简介16二、NS 901馈线保护测控装置23三、NS 911变压器主保护装置53四、NS 912 变压器后备保护测控装置82五、NS 913 低压变压器保护测控装置102六、NS 914变压器本体保护装置124七、NS 921 电容器保护测控装置130八、NS 931 备用电源自投装置151九、NS 941 电动机综合保护测控装置176十、NS 942 电动机差动保护装置202十一、NS 946低周减载装置220十二、NS 946H高周切机装置227十三、NS 951 综合测控装置2

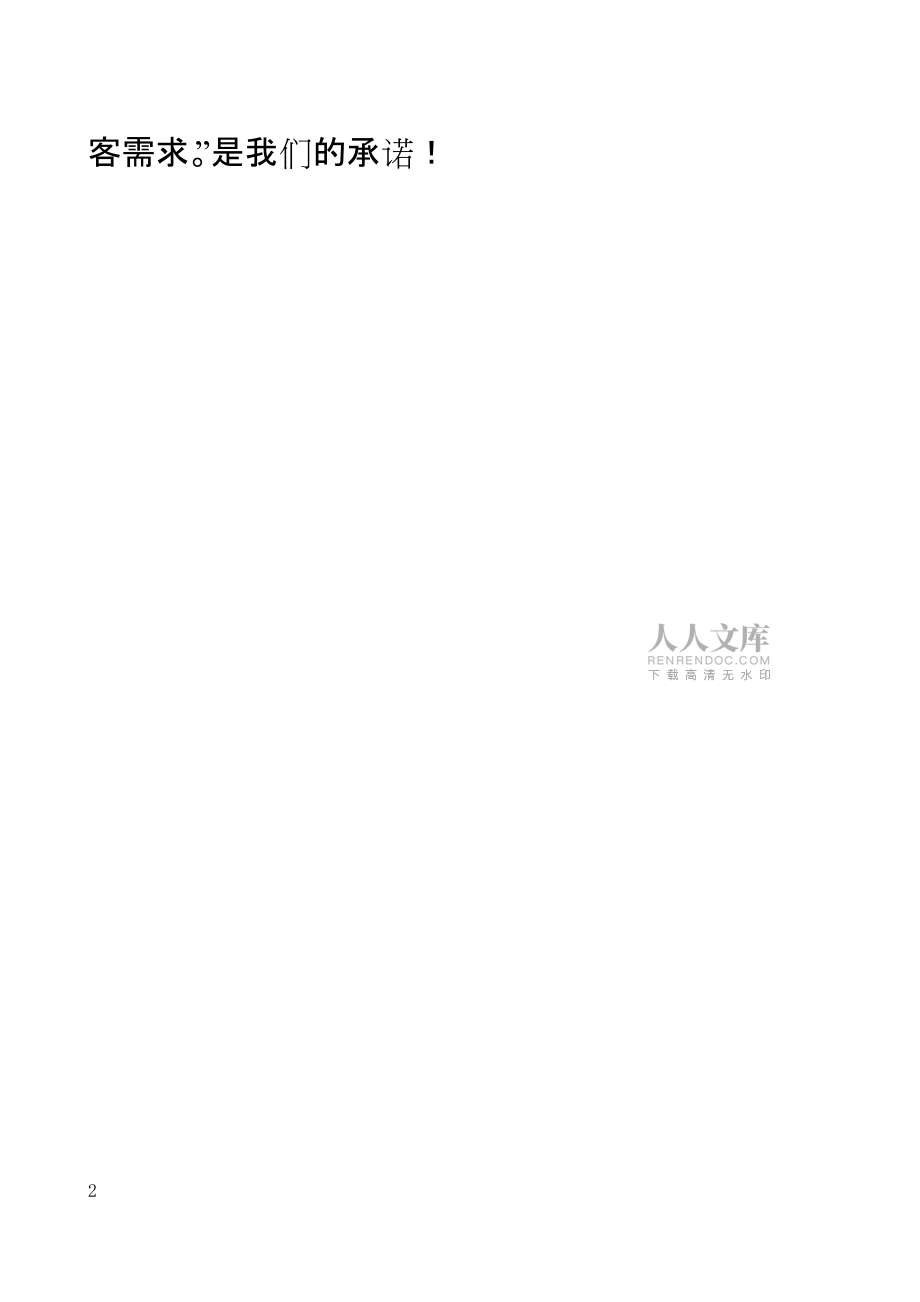

2、34十四、NS 953 PT并列装置245十五、NS 954 PT保护及并列装置253十六、NS 956 通讯管理机267十七、订货需知 276“科学管理，提供一流产品；持续改进，满足顾客需求。”是我们的承诺！23·NS 9000变电站自动化系统概述·第一部分 NS 9000变电站自动化系统概述1 概述NS 9000变电站自动化系统是南京南自科技发展有限公司在总结了国内外该领域多年应用经验的基础上，研制的新一代变电站综合自动化系统。贯穿整个NS 9000变电站综合自动化系统研制过程的核心主题就是：“继承，创新”。系统着眼于当前国际发展趋势，广泛吸取了国内外变电站自动化系统现

3、有的先进技术和成熟经验，提供了适合于电力、水利、石油、化工等行业110kV及以下电压等级的变电站自动化系统完整的解决方案。2 系统特点n 基于网络的全面解决方案 n 数千套运行设备的经验升华 n 分层分布式概念的全新演绎 n 最新软硬件技术的成功应用 3 系统中采用的新技术n 嵌入式实时多任务系统n 以太网及TCP/IP技术（站层）n 组件对象模型（CORBA）的系统构架n 系统功能及组件的“即插即用”技术n 智能调校的高精度量测技术n 背插式结构的电磁兼容方案n 跳合闸电流自适应4 110kV及以下变电站综合自动化系统方案4.1 系统采用分层分布式结构 间 隔 层：由分布式微机保护测控装置构

4、成，包括NS 901线路保护测控装置、NS 911变压器主保护装置、NS 912变压器后备保护测控装置、NS 914变压器本体保护装置、NS 921电容器保护测控装置、NS 931备用电源自投装置、NS 941电动机保护测控装置、NS 942电动机差动保护装置、NS 946低周减载装置、NS 951综合测控装置、NS 953PT并列装置、NS 954PT保护及并列装置等，集保护、测量、控制功能为一体。网 络 层：主要由通讯管理机NS 956及网络附件组成，通过CAN网、以太网或RS 232/RS 485/RS 422与间隔层保护测控装置及其他智能设备通讯，把收集的信息汇总，通过以太网或串口，与

5、变电站后台监控系统及其他自动化系统（如调度自动化系统或DCS系统）通讯互联。 通讯介质可选用屏蔽双绞线、光纤或其他类型的通信介质联网。变电站层：主要完成全站信息的收集与综合处理。可灵活组态，适应各种不同的硬件配置，可配置为一体化机，也可组成局域网，配置为操作员工作站、工程师工作站以及用户需要的其他功能的工作站。4.2 完整的变电站自动化解决方案 n 完备的产品系列n 各功能及子系统间优化的协作机制n 灵活的系统配置方案4.3 高度灵活系统配置 n 间隔层设备可集中或分布安装n 变电站层功能可组态n 支持“热插拔”,功能可移动、增减n 变电站构成方式灵活4.4 开放型设计思想n 首次提出并建立了

6、在以太网TCP/IP和UDP协议基础上的IEC870-5-103平衡式通信规约n 提供多种通信接口及规约转换设备n 系统具有远程维护、系统调试、故障排除等功能n 以太网、CORBA、TCP/IP技术的开放性4.5 人性化设计理念n “免调节”概念设计 n “即插即用”的设计方法n 过程全息再现技术的运用 5 NS 9000监控系统n 开放式、分布式体系结构n 国际标准、国家标准、工业标准n 完全面向对象的关系性数据库5.1 先进技术成功应用Ø 组件对象模型（CORBA）的系统构架采用CORBA标准，支持异网互连、平台异构。Ø 全组态的COM、DCOM模型控件技术Ø

7、 基于TAO/ACE的任务调度在异常情况或CPU负载失衡情况下，可自动进行任务迁移，从而达到功能的完备和最高的运行效率。Ø 多进程和多线程的编程方案 应用功能全模块化，系统更加开放、灵活、可靠 。5.2 标准化的开放式系统 Ø 标准的结构体系Ø 标准的通讯接口Ø 标准的通讯协议5.3 良好的系统扩展性 Ø 系统的可裁减性Ø 硬件的可裁减性 单机、多机、站层单网、站层双网。Ø 软件的可裁减性 SCADA、保护管理、操作票等系统功能的重新组合。5.4 面向对象的系统设计方案 Ø 全组态的模型控件技术Ø 分层构

8、件化的分布式系统设计Ø 面向变电站设备的图模一体化系统Ø 面向对象的数据库Ø 实时数据库与商用数据库的有机结合Ø 多机系统数据的自动同步Ø 全在线式数据图表修改5.5 软件平台5.5.1支撑系统软件l 中文WINDOWS NT SERVER/WINDOWS2000操作系统l IIS 5.0 INTERNET服务l VC+平台开发环境l VB平台开发环境l XML语言开发环境l 中文EXCEL 20005.6 软件结构软件平台的整体结构如下图所示：SCADA部分软件结构图5.7应用软件Ø 数据库管理软件Ø 人机界面功能软

9、16; 保护设备管理模块Ø 图形系统及打印模块Ø 操作票系统软件模块Ø 报警及事件记录模块Ø 故障录波分析功能模块Ø 实时数据库与数据予处理Ø 规约库及通信进程管理Ø 网络管理软件Ø 时钟及定时管理软件Ø 与其他系统接口软件 5.8 数据库服务Ø 分层分布式数据库结构Ø 商用库与内存库的协同应用Ø 开放式ODBC数据库驱动5.9 人机界面Ø 分布式的全图形化人机接口Ø 基于Windows界面风格的全图形的画面编辑Ø Windows GUI交互工具

10、：功能全, 操作方便友好；Ø 具有严格的权限, 密码管理, 安全可靠;ü 多窗口显示技术。ü 快速画面显示。 ü 所有画面显示：产生所有类型的菜单和画面（单线图、棒图、饼图、趋势曲线、系统图和表格等），具有连续光标移动、放缩和画面移动功能。ü 多重系统图：完成部分区域放缩，多级放缩，连续放缩功能。5.10 报表管理Ø 实时报表 遥测表、遥信表、电度量报表；Ø 历史报表 日报表、月报表、年报表；Ø 统计报表 主变调节次数统计、开关变位次数统计、电容器投切次数统计；ü 可生成各种格式灵活的报表, 并可在表中插

11、图, 如曲线, 棒图, 饼图及其它图形；ü 具有灵活的报表处理功能, 可进行表格内的各种数学运算, 运算公式可在线设置和修改；ü 可在报表上对报表数据进行修改。由电子表格计算出的量，当分量改变时，计算后的量也相应改变；ü 报表的表项和表体应能够任意定义和修改；ü 报表中可任意定义统计数据、计算数据、实时数据和历史数据。5.11系统配置Ø 主站设备采用通用的高档微机和HP服务器。视需求及系统规模定。Ø 网络平台采用满足开放性的Windows NT/2000操作系统，构成一个开放的分布式系统，把各功能模块分配到系统的各个网络节点上。

12、16; 系统既合理地分担系统中各任务 ，又保证了系统的可扩性。Ø 软件及硬件接口采用国际标准或工业标准，支持与其它的LAN和WAN计算机网络互连。用户可灵活配置系统规模及特殊要求。Ø 系统具有良好的硬件、软件扩张和升级能力，新的功能可通过增加新的硬件或节点机实现。Ø 应用软件采用模块化设计，即装即用，当节点机故障时，系统自动将该功能切换到其它节点机。Ø 所有的硬件设备均采用工业化、商品化产品。5.12 监控系统技术特点Ø 与硬件平台无关Ø 高度集成Ø 分布式Ø 模块化Ø 易维护系统提供一键备份及恢复功能&

13、#216; 并行化5.10 高级功能Ø 支持单机方式和双机热备份方式Ø 支持单网和双网Ø 多种硬件介质兼容，支持各种规约、工业总线Ø 能方便地与第三方系统连接Ø 对电力MIS系统、五防系统支持良好Ø 可扩充VQC功能6 NS9000系统间隔层设备 ·NS 9000变电站自动化系统概述·7 应用事例系统7.1 单机模式7.2 双机冷备模式7.3 多机模式7.4 双机热备用模式1（适用于高等级变电站和厂站）7.5 NS 9000A 集控站和调度自动化系统7.5.1 小型模式子站1子站1子站1子站1子站n光纤通讯或其他通

14、道主一体机备一体机通道切换板7.5.2 中型模式子站1子站1子站1子站1子站n光纤通讯或其他通道·NS 9000变电站自动化系统概述·8 系统功能及技术指标8.1 数据处理速度从数据采集到主站显示3秒间隔层设备全部扫描一次6秒遥调下发4秒遥控下发3秒8.2 画面显示速度画面调入3秒数据刷新3秒8.3 进程切换或恢复进程切换20秒进程恢复30秒8.4 系统可用率99.8%8.5 平均无故障运行无故障运行时间10000小时8.6 遥调、遥控超时超时后取消该动作，时间为2秒8.7 数据容量32站，每站256个遥测，1024个遥信，256个遥控，64个电度。·NS 900

15、系列装置简介·第二部分 NS 9000产品系列一、NS 900系列装置简介1 概述NS 900系列保护测控装置是在消化吸收国内外同类产品先进经验的基础上研制的基于DSP技术的新一代保护测控产品。NS 900系列产品既可在开关柜就地安装，也可集中组屏安装。完善的软硬件设计使装置可以在恶劣环境下长期、可靠运行；现场总线技术以及标准通信传输规约的使用，提高了自动化系统通讯的可靠性、快速性和通用性；人性化的界面设计，完善的自诊断功能，使得操作更方便、维护更简单。2 特点 双处理器结构及高速的保护计算处理器采用双处理器结构，分担保护测控和人机界面功能。采用32位高性能DSP芯片，提供了高速的数

16、据处理能力，保证了实时高性能算法的实现，提高了装置可靠性和整体性能。 快速、高精度采样采用高精度采样和频率自动跟踪技术，保证了很高的保护测量计算精度。 电能质量监测功能实时计算分析电流、电压的215次谐波。 强大的通讯功能传输速率可达1Mb/s，系统响应速度快，标准的通讯规约满足自动化系统的需要。 完整的操作箱功能断路器跳、合闸电流自适应。 高可靠的电磁兼容设计标准背插式工业机箱，电路板采用表面贴装技术以及多层板工艺，选用快速瞬变电压抑制器件，使装置具有很强的电磁兼容能力。3 主要技术条件3.1 额定参数3.1.1 直流电源额定电压：220V或110V（订货说明）允许偏差：2015纹波系数：5

17、功 耗：15W3.1.2 交流参数交流电压：100V交流电流：5A或1A（订货说明）频率： 50HZ交流电流功耗： 0.5VA/相 （额定电流5A）0.1VA/相 （额定电流1A）交流电压功耗： 0.1VA/相交流电流过载能力： 2倍额定电流连续工作20倍额定电流连续工作10秒40倍额定电流连续工作1秒交流电压过载能力： 1.2倍额定电压连续工作3.2 保护参数3.2.1 电流元件动作电流 ： 0.120In 级差： 0.01A误差 ： 33.2.2 电压元件动作电压： 0.5120V级差： 0.1V误差： 33.2.3 零序电流动作电流： 0.120In（或0.011.2In）级差： 0.0

18、1A误差： 33.2.4 整组动作时间1.2倍整定值： 30ms3.3 测量精度电流、电压： 0.2级有功、无功： 0.5级3.4 绝缘性能3.4.1 绝缘电阻装置的带电部分和非带电部分及外壳之间，以及电气上无联系的各电路之间，用开路电压500V的兆欧表测量其绝缘电阻值，均大于100M。3.4.2 介质强度在正常试验大气条件下，装置能承受频率为50Hz，历时1min的工频耐压试验而无击穿闪络及元器件损坏现象，试验电压2kV。3.4.3 冲击电压在正常试验大气条件下，装置的直流电源输入回路、交流输入回路、输出触点回路对地以及回路之间，应能承受1.2/50s的标准雷电波的短时冲击电压试验，开路试验

19、电压5kV，装置应无绝缘损坏。3.5 机械性能3.5.1 振动技术条件：装置能承受GB7621中16.3规定的严酷等级为级的振动耐久能力试验。3.5.2 冲击技术条件：装置能承受GB7621中17.5规定的严酷等级为级的冲击耐久能力试验。3.5.3 碰撞技术条件：装置能承受GB7621第18章规定的严酷等级为级的冲击耐久能力试验。3.6 气候条件3.6.1 环境温度工作温度：2055存储温度：25703.6.2 相对湿度：95，无凝露3.6.3 大气压力：70106 KPa3.7 电磁兼容3.7.1 静电放电抗干扰度通过GB/T 14598.141998标准、静电放电抗干扰4级试验。3.7.2

20、 电快速瞬变脉冲群抗扰度通过GB/T 14598.101996标准、电快速瞬变脉冲群抗扰度3级试验。3.7.3 浪涌（冲击）抗扰度通过GB/T 17626.51999标准、浪涌（冲击）抗扰度3级试验。3.7.4 脉冲群抗扰度通过GB/T 14598.131998标准、脉冲群抗扰度3级试验。4 硬件说明4.1 机箱结构装置采用标准6U机箱结构，由交流模件、CPU模件、信号出口模件、电源模件、显示面板等组成。4.2 交流模件交流模件包括电流输入回路和电压输入回路。电流输入回路由电流互感器和滤波电路组成，电压输入回路由电压互感器和滤波回路组成。交流模件将系统二次侧的电流和电压变换为装置可以使用的模拟

21、量，提供给CPU模件。同时交流输入回路还具有很强的屏蔽和滤波功能，可以隔离和抑制系统中可能出现的干扰信号。4.3 CPU模件CPU模件是装置的核心部分，模件内包括两个独立的CPU，分别完成人机界面管理和保护测控功能。其中保护测控功能是以高速DSP芯片为核心，配合高速存储器、大规模逻辑电路和高精度采样芯片，保证了装置的可靠性和先进性。插件采用多层印制板及表面贴装工艺，提高了装置的稳定性及抗电磁干扰能力。4.4 信号出口模件信号出口模件由信号继电器、出口继电器及断路器操作回路组成，对外提供信号空接点、跳闸空接点，以及断路器的防跳回路和位置信号。其中操作回路采用分合闸电流自适应设计，简化了设计和调试

22、工作，进一步提高了装置可靠性。4.5 电源模件电源模件提供装置的工作电源。为提高数字信号处理回路的可靠性，装置通讯回路工作电源由单独的带隔离的DC/DC模块供给。此外该模件还包括八路遥信量回路，为提高遥信回路的抗干扰能力，遥信采用强电输入（220V或110V），完善、周到的设计可防止直流接地引起的遥信状态变位。4.6 显示面板显示面板包括液晶屏、键盘以及压板和操作把手。其中液晶显示为全中文菜单，空闲状态时显示屏背光可以自动关闭。面板上提供有跳闸压板和合闸压板，远方/就地位置切换开关以及分合闸把手，操作方便可靠。5 测量、控制以及事件记录功能5.1 测量功能5.1.1 交流量装置可实时采集电压、

23、电流、有功功率、无功功率、频率及功率因数。5.1.2 状态量装置设有八路外部开关量接口，用于保护投退、刀闸等开关量的采集；装置还设有八路内部状态量的采集，用于操作回路如控制回路断线、手分、手合、远方/就地等信号的采集。5.2 控制功能装置可接收遥控命令实行开关的远方分、合控制。还可通过面板上设置的专用按钮对开关进行手动分合操作。保护定值的修改、保护功能的投退均可由远方控制。5.3 事件记录功能装置“历史记录”可记录保护动作事件、告警事件、遥信变位事件以及操作记录。保护动作事件记录保护动作时间，作用于跳闸的保护类型（过流、低频减载等）、以及故障时的短路电流、电压值。告警事件记录PT断线、CT断线

24、、过负荷等系统告警以及装置自检出错告警如定值出错、ROM出错、RAM出错等。遥信变位记录遥信量的变位。操作记录用于对定值的修改、遥控命令以及面板上进行的分、合闸操作等进行记录，操作记录不可删除。5.4 故障录波 本装置故障录波功能，记录相关模拟量及开关位置、保护跳闸、合闸命令等。5.5 打印设置本装置对外提供一个打印接口RS485（403、404），用于打印事件记录或保护定值。在使用打印机时必须将控制字中电度表功能退出，同时还另需一个485/232转换器接入打印机端口。下面举例说明在使用LQ300K打印机的配置：序号设 置 项 目设 置1字符表PC4372连续纸页长根据实际使用的纸张定3跳过页

25、缝有效或无效4切纸自动归位有效或无效5图形打印方向双方向6自动换行无效7接口自动切换（切换时间10S）8波特率4800 bps9奇偶校验无10数据位长8比特位11ETX/ACK方式无效12状态应答无效 ·NS 901馈线保护测控装置·二、NS 901馈线保护测控装置NS 901数字式线路保护测控装置适用于馈线或母线分段的保护、测量及控制。1 主要功能1.1 保护功能配置n 相间过流保护l 三段式保护l 定时限/反时限特性l 方向元件闭锁l 电压元件闭锁n 零序过流保护l 三段式保护l 定时限/反时限特性l 零序方向元件闭锁n 独立的加速保护n 过负荷保护n 低频减载l 滑差

26、闭锁l 低电压闭锁n 低压解列n 三相一次重合闸l 非同期/检同期/检无压方式n 小电流接地告警及跳闸1.2 数据采集功能n 实时采集电流、电压、有功、无功、功率因数、频率n 16路遥信量n 谐波测量n 故障录波n 电度采集1.3 事件记录n 保护事件n 告警事件n 遥信变位事件n 操作记录事件1.4 控制功能n 就地/远方分闸、合闸控制n 远方定值修改n 远方保护投/退1.5 操作箱功能n 跳位、合位指示n 可靠的自保持及防跳设计n 跳、合闸电流自动适应n 控制回路断线告警1.6 通信功能n CAN总线n RS485总线1.7 故障记录功能本装置故障录波功能，记录的模拟量为Ia、Ib、Ic、

27、Ua、Ub、Uc、3I0、3U0、I0x(小电流零序)，记录的状态量为保护跳闸命令。153·NS 901馈线保护测控装置·2 保护功能2.1 相间过流保护本装置相间过流保护配置了三段式定时限保护以及独立的反时限过流保护，并可分别选择经方向元件和电压元件闭锁。2.1.1 方向元件方向元件采用90°接线方式，按相启动。各相电流元件仅受表1所示相应方向元件的控制；为消除出口三相短路时由于电压过低导致的方向死区，方向元件带有记忆功能。方向元件电 流电 压FAIAUBCFBIBUCAFCICUAB表1 90L 接线方向元件电流与电压的对应关系方向元件的动作区域如图1.1所示

28、，动作的灵敏角为30°，动作范围90°30°。图1.1 方向元件动作区域Ir是表1中的电流元件；Ur是相应的电压元件。注意：上图中电流超前电压为负。当发生PT断线时，方向元件可选择闭锁或开放过流保护的出口。2.1.2 电压元件电压元件按相取表2中的电压元件作为判据，两个线电压中只要有一个低于定值时就开放过流保护；利用低电压元件可以保证装置在电机反向充电等非故障情况下不出现误动作。相 别电 压A相UAB、UCAB相UBC、UABC相UCA、UBC表2 低电压元件电压与相别的对应关系当发生PT断线时，低电压元件可选择闭锁或开放过流保护的出口。2.1.3 反时限特性本装

29、置提供三种反时限特性（依据IEC2254标准），可以构成电流速断加反时限过流保护。一般反时限:非常反时限:极端反时限:其中TP 为时间常数，IP为启动电流。注意：在反时限保护中只有故障电流大于1.1倍的Ip时保护才启动。2.2 零序过流保护零序过流保护是针对大电流接地系统或小电阻接地系统而设计的。本装置配置三段定时限特性以及独立的零序反时限过流保护，并可分别选择经零序方向元件闭锁。装置用于上述系统时零序电流接入大电流零序端子313、314（见附图）。2.2.1 零序方向元件零序方向元件灵敏角为110°，动作范围170°50°。零序正方向定义为：当CT一次侧电流从母

30、线流向线路时，CT二次侧的电流流入装置的极性端。2.2.2 零序电流反时限特性零序电流反时限特性与相间过流反时限特性相同。120。120图1.2 零序方向元件动作区域2.3 加速保护本装置设置了独立的相间及零序加速段电流定值及相应的时间定值，与传统的保护相比配置更加灵活。为保证重合到永久性三相短路后可靠跳闸，后加速不经方向元件闭锁。考虑到重合闸后可能不立即故障，加速元件展宽3秒。加速方式可选择前加速或者后加速。2.4 过负荷保护过负荷保护可选择发信或跳闸。过负荷元件监视三相电流，当有一相电流值大于定值时动作。2.5 低频减载本装置设置低频减载元件，可以实现分散式的频率控制。频率测量采用硬件测频

31、方法，考虑低频减载功能只在稳态时作用，故取AB线电压，只有当Uab电压正常时（大于30V）才投入低频减载功能。为区分故障、电机反向充电和真正的有功缺额，装置设置了滑差闭锁元件、低压闭锁元件和电流闭锁元件。当滑差超过整定值，立即闭锁低频出口，只有当频率恢复到49.5Hz以上时才解除滑差闭锁；同样任一线电压低于整定值或者任一相电流大于整定值时，均立即闭锁低频出口，上述电压、电流恢复正常后解除对低频出口的闭锁。2.6 低压解列利用低压解列可以实现低压控制，线路在运行状态（断路器合位），当测量电压低于整定值时低压解列动作跳开本线路。为防止装置上电时母线三相失压而引起低压解列动作，装置只有检测到母线有压

32、Uab、Ubc、Uca均大于30V后才投入低压解列功能。2.7 重合闸2.7.1 启动方式三相一次重合闸有两种启动方式：保护启动和不对应启动（即考虑开关偷跳起动重合闸），在保护动作或开关偷跳后重合闸功能开放10秒钟，如果此时无闭锁条件，并且三相均无电流（三相电流均小于0.1A）则进行重合闸的逻辑判断。2.7.2 充电条件重合闸满足下列条件开始充电：1）开关处于合位2）无闭锁重合闸信号满足上列条件15秒，重合闸充电完成，重合闸逻辑投入。2.7.3 闭锁条件下面任一条件满足，重合闸放电：1）手动及遥控分闸2）低频减载动作3）低压解列动作4）过负荷动作5）弹簧未储能6）闭锁重合闸压板投入7）当重合方

33、式为检同期或检无压时，发生线路侧PT断线8）当重合方式为检同期时，发生母线侧PT断线或线路侧PT断线2.7.4 重合方式重合方式可选择不检同期、检无压或者检同期。线路无压定值固定为0.3Un，线路有压定值固定为0.7Un。当保护发出跳闸命令后，装置监视开关位置，开关跳开后经重合闸延时，发重合闸命令，延时120毫秒后检测开关位置，如果开关已处于合位则收回合令，如600ms后开关仍然处于分位则认为合闸失败。2.7.5 抽取电压抽取电压Ux可以接线路侧的任一相电压或线电压，装置自动识别。2.8 PT断线检测2.8.1 母线PT断线检测母线PT断线采用以下判据：1）三个线电压均小于30V，且有一相电流

34、大于0.1A，延时10秒后报“母线PT断线”。2）最大线电压与最小线电压之差(Ux.maxUx.min)大于18V，延时10秒后报“母线PT断线”。在重合闸功能投入且为检同期方式时，检测到母线PT断线后，则闭锁重合闸功能。在母线电压恢复正常并持续10秒后“母线PT断线”信号返回。2.8.2 线路PT断线检测如果重合闸选择检同期或检无压方式，则进行线路PT断线的检测，判据如下：1）线电压小于30V，且有一相电流大于0.1A，延时10秒后报“线路PT断线”。2）相电压小于18V，且有一相电流大于0.1A，延时10秒后报“线路PT断线”。在线路电压恢复正常并持续10秒后“线路PT断线”信号返回。2.

35、8.3 PT断线与过流保护如果定值项PT断线闭锁过流为投入，则在检测到母线PT断线后经方向元件或电压元件闭锁的过流保护退出运行；如果定值项PT断线闭锁过流为退出，则在检测到母线PT断线后解除方向元件、电压元件的闭锁，过流保护继续运行。 2.9 小电流接地告警或跳闸本装置用于中性点不接地或经消弧线圈接地系统时，零序电流接入小电流零序端子315、316（见附图）。当发生接地3I0大于整定值时，根据装置投入的功能选择跳闸或是告警。·NS 901馈线保护测控装置·3 事件信息一览表3.1保护动作事件一览表序号事件名称1电流I段动作2电流II段动作3电流III段动作4电流反时限动作5

36、电流加速动作6零序I段动作7零序II段动作8零序III段动作9零序反时限动作10零序加速动作11重合闸动作12过负荷动作13低频减载动作14电压解列动作15小电流接地选跳3.2 保护告警事件一览表序号告警名称1PT断线2CT断线3控制回路断线4过负荷告警5接地告警6跳闸失败7重合闸失败8定值出错9过热告警10熔断器告警11开关偷跳12AD出错13监控选线失败3.3 数值型定值一览表序 号定 值 名 称整 定 范 围1电流段定值0.1In19In2电流段时间010S3电流段定值0.1In19In4电流段时间010S5电流段定值0.1In19In6电流段时间010.00S7电流反时限基准电流0.1

37、In19In8电流反时限时间常数0.1209电流加速定值0.1In19In10电流加速时间01.0S11过流保护电压闭锁定值1.0120V12零序电流段定值0.1In19In13零序电流段时间010.00S14零序电流段定值0.1In19In15零序电流段时间010.00S16零序电流段定值0.1In19In17零序电流段时间010.00S18零序反时限基准电流0.1In19In19零序反时限时间常数0.12020零序加速定值0.1In19In21零序加速时间01.0S22小电流接地零序定值0.056A23小电流接地零序时间010.00S24过负荷电流定值0.1In19In25过负荷告警时间0

38、99.99S26过负荷跳闸时间099.99Min27低频减载定值45.050.0Hz28低频减载时间099.99S29低频减载滑差闭锁定值0.55.0Hz/S30低频减载电压闭锁定值10.0V100.0V31低频减载电流闭锁定值0.55A32低压解列定值10.0V100.0V33低压解列时间010.00S34重合闸检同期角度10°50°35重合闸时间010.00S36控制回路断线时间010.00S37电流门限值0.016A38电压门限值1120V39保护单元地址09940 保护单元口令0000-99993.4 控制型定值一览表序 号定 值 名 称整 定 范 围1电流段保护投

39、入/退出2电流段电压闭锁投入/退出3电流段方向闭锁投入/退出4电流段保护投入/退出5电流段电压闭锁投入/退出6电流段方向闭锁投入/退出7电流段保护投入/退出8电流段电压闭锁投入/退出9电流段方向闭锁投入/退出10电流反时限保护投入/退出11电流反时限特性一般/非常/极端12电流反时限电压闭锁投入/退出13电流反时限方向闭锁投入/退出14电流加速保护投入/退出15PT断线检查投入/退出16PT断线闭锁过流投入/退出17零序段保护投入/退出18零序段方向闭锁投入/退出19零序段保护投入/退出20零序段方向闭锁投入/退出21零序段保护投入/退出22零序段方向闭锁投入/退出23零序反时限保护投入/退出

40、24零序反时限特性一般/非常/极端25零序反时限方向闭锁投入/退出26零序加速保护投入/退出27小电流接地零序投入/退出28小电流零序投信/投跳投信/投跳29过负荷保护投入/退出30过负荷保护投信/投跳投信/投跳31低频减载投入/退出32低频减载滑差闭锁投入/退出33低频减载低压闭锁投入/退出34低频减载电流闭锁投入/退出35低压解列投入/退出36重合闸投入/退出37重合闸方式非同期/检同期/检无压38加速方式前加速/后加速39控制回路断线投入/退出40PT接线形式星形/三角41电度表投入/退出42液晶自动关投入/退出3.5 遥测量信息一览表序 号遥测量名称满量程值1Ia6A2Ib6A3Ic6

41、A4Ua120V5Ub120V6Uc120V7Uab120V8Ubc120V9Uca120V10f55Hz11P3×120×6瓦12Q3×120×6 乏13COS1.003.6 遥信量信息一览表序 号遥信量名称说明1开关1位置装置X212开关2位置装置X223开关量3装置X234开关量4装置X245开关量5装置X256开关量6装置X267闭锁重合闸装置X278弹簧未储能装置X289跳闸位置装置X6610合闸位置装置X6511手动分闸/其它保护跳闸装置X6412未使用未使用13手动合闸装置X6114开关就地操作装置面板远方/就地位置采集15压力降低闭锁分闸

42、装置X511、1216压力降低闭锁合闸装置X513、124 定值整定NS901装置适用于10/35kV的线路保护，对馈电线，一般设置三段式电流保护、低周减载、三相一次重合闸和后加速保护以及过负荷保护，每个保护通过控制字可投入和退出。为了增大电流速断保护区，可引入电压元件，构成电流电压连锁速断保护。在双电源线路上，为提高保护性能，电流保护中引入方向元件控制，构成方向电流保护。4.1 流速断保护（段）作为电流速断保护，电流整定值Idz按躲过线路末端短路故障时流过保护的最大短路电流整定，时限一般取00.1秒，写成表达式为：Idz =KImaxImax =EP/(ZP min+Z1L)式中：K为可靠系

43、数，一般取1.21.3;Imax为线路末端故障时的最大短路电流;EP 为系统电压；ZP min为最大运行方式下的系统等效阻抗；Z1为线路单位长度的正序阻抗；L为线路长度4.2 带时限电流速断保护（段）带时限电流速断保护的电流定值Idz应对本线路末端故障时有不小于1.31.5的灵敏度整定，并与相邻线路的电流速断保护配合，时限一般取0.5秒，写成表达式为： Idz. =KIdz.2 式中：K为可靠系数，一般取1.11.2;Idz.2为相邻线路速断保护的电流定值4.3 过电流保护（段）过电流保护定值应与相邻线路的延时段保护或过电流保护配合整定，其电流定值还应躲过最大负荷电流，动作时限按阶梯形时限特性

44、整定，写成表达式为：Idz. =K maxIdz.2 ,IL 式中： K为可靠系数，一般取1.11.2;Idz.2为相邻线路延时段保护的电流定值;IL 为最大负荷电流 4.4 反时限过流保护由于定时限过流保护（段）愈靠近电源，保护动作时限愈长，对切除故障是不利的。为能使段电流保护缩短动作时限，第段可采用反时限特性。反时限过电流保护的电流定值按躲过线路最大负荷电流条件整定，本线末端短路时有不小于1.5的灵敏系数，相邻线路末端短路时,灵敏系数不小于1.2,同时还要校核与相邻上下一级保护的配合情况。选择哪一条反时限特性曲线完全取决于负荷特性和与其他相邻继电保护相配合。反时限特性特别适用于保护直配线、

45、变压器、电动机以及低压配电线路，尤其是在线路有分支线，且分支线用高压熔断器保护时具有更优秀的保护特性。4.5 电压闭锁的电流保护一般情况下，电压元件作闭锁元件，电流元件作测量元件。对、电流保护，电压元件应保证线路末端故障有足够的灵敏度。对电流保护，电压元件应躲过保护安装处的最低运行电压。低电压闭锁元件引入电流保护，可提高电流保护的工作可靠性，也可提高电流保护的灵敏度。低电压元件的动作电压一般取60%70%的额定电压。4.6 低周减载为防止重合闸期间，低周减载误动作，一般设置低电压、低电流以及滑差闭锁元件。低电压元件的动作值取65%70%的额定电压，低电流元件的动作值取10%的额定电流，滑差闭锁

46、元件取3Hz/S。为防止暂态误动作，设置 0.31秒的延时。4.7 低压减载电力系统有时会出现有功功率和无功功率缺额的情况。无功功率缺额会带来电压的降低，从而导致有功功率负荷降低，这样系统频率可能降低很少或不降低。在这种情况下，借助低周减载来保证系统稳定运行是不够的，这时还需装设低压减负荷装置，即低压减载。按动力负荷的允许临界电压为65%75%Ue,也可根据小系统无功平衡情况取70%80% Ue，动作时间一般取12秒。5 接线说明5.1 电源插件 X1、X2序 号端子号功 能 说 明备 注X11101装置电源+220V(DC) 电源模块支持AC220V电源，极性任接 2102装置电源-220V

47、(DC) 3103接地端子直接与接地铜牌相连4104装置工作电源消失告警端子5105装置工作电源消失告警端子6106备用端子7107备用端子8108备用端子9109备用端子10110备用端子X21201外部开入量输入 端子1 本装置开入电源 为DC220+2202外部开入量输入 端子23203外部开入量输入 端子34204外部开入量输入 端子45205外部开入量输入 端子56206外部开入量输入 端子67207外部开入量输入 端子78208弹簧未储能开入 端子89209开入公共端，此处必须接入DC22010210备用端子11211备用端子12212备用端子13213备用端子14214备用端子1

48、5215备用端子16216备用端子5.2 交流插件 X3序 号功 能 说 明备 注X31301A相保护电流首端 2302A相保护电流尾端 3303B相保护电流首端 4304B相保护电流尾端 5305C相保护电流首端 6306C相保护电流尾端 7307A相测量电流首端 8308A相测量电流尾端 9309B相测量电流首端 10310B相测量电流尾端 11311C相测量电流首端 12312C相测量电流尾端 13313大电流零序首端用于中性点直接接地系统，或经小电阻接地系统中。14314大电流零序尾端15315小电流零序首端用于中性点不接地系统，或经消弧线圈接地系统中。16316小电流零序尾端1731

49、7A相母线电压首端19319B相母线电压首端21321C相母线电压首端23323母线电压N端18318线路抽取电压首端本装置可自动判别 接入的线路抽取电压20320线路抽取电压尾端22322零序电压首端24324零序电压尾端5.3 CPU插件 X4序 号端子号功 能 说 明备 注X41401CANH 本装置用于综自系统时的通讯端子 采用屏蔽双绞线 型号RVVP 2×1.52402CANL 本装置用于综自系统时的通讯端子 3403485+ 当装置接入打印机时的通讯端子4404485- 当装置接入打印机时的通讯端子5.4 出口插件 X5、X6序 号端子号功 能 说 明备 注X51501备

50、用出口1详见附图（典型工程图）2502备用出口13503备用出口24504备用出口25505备用出口36506备用出口37507备用出口48508备用出口49509备用出口510510备用出口511511TYL跳闸压力闭锁输入电源电压为DC220+12512THYL跳合闸压力闭锁输入13513HYL合闸压力闭锁输入14514合闸出口15515合闸出口16516+KM_MB（面板控制把手）正操作电源输入X61601其他保护合闸（或是外部合闸）入口2602备用端子3603+KM 控制电源4604其他保护跳闸（或是外部跳闸）入口5605TQ 接至断路器跳闸线圈6606HQ 接至断路器合闸线圈7607

51、-KM 控制电源8608断路器位置公共端装置对外输出 的断路器位置接点9609TWJ 跳闸位置10610HWJ 合闸位置11611信号公共端装置对外输出 的信号接点12612告警总13613事故总14614控制回路断线15615跳闸重动端子用于测试保护动作时间及闭锁备自投用16616跳闸重动端子·NS 901馈线保护测控装置·6 附图6.1 面板示意图6.2 安装尺寸图6.3 背板示意图6.4 逻辑方框图6.4.1 逻辑方框图一6.4.2 逻辑方框图二6.4.3 逻辑方框图三6.4.4 逻辑方框图四6.4.5 逻辑方框图五6.4.6 逻辑方框图六6.5 典型工程图6.5.1 典型工程图一6.5.2 典型工程图二6.5.3 典型工程图三6.5.4 典型工程图四·NS 911变压器主保护装置·三、NS 911变压器主保护装置NS 911型数字式变压器主保护装置适用于110kV及以下电压等级两卷或三卷变压器的差动及非电量保护。1 主要功能1.1 保护功能配置n 差动速断保
