超声波核心部件知识介绍

上传者:97****76 2022-07-16 11:37:32上传 PPT文件 1.24MB
超声波核心部件知识介绍_第1页 超声波核心部件知识介绍_第2页 超声波核心部件知识介绍_第3页

《超声波核心部件知识介绍》由会员分享,可在线阅读,更多相关《超声波核心部件知识介绍(55页珍藏版)》请在文档大全上搜索。

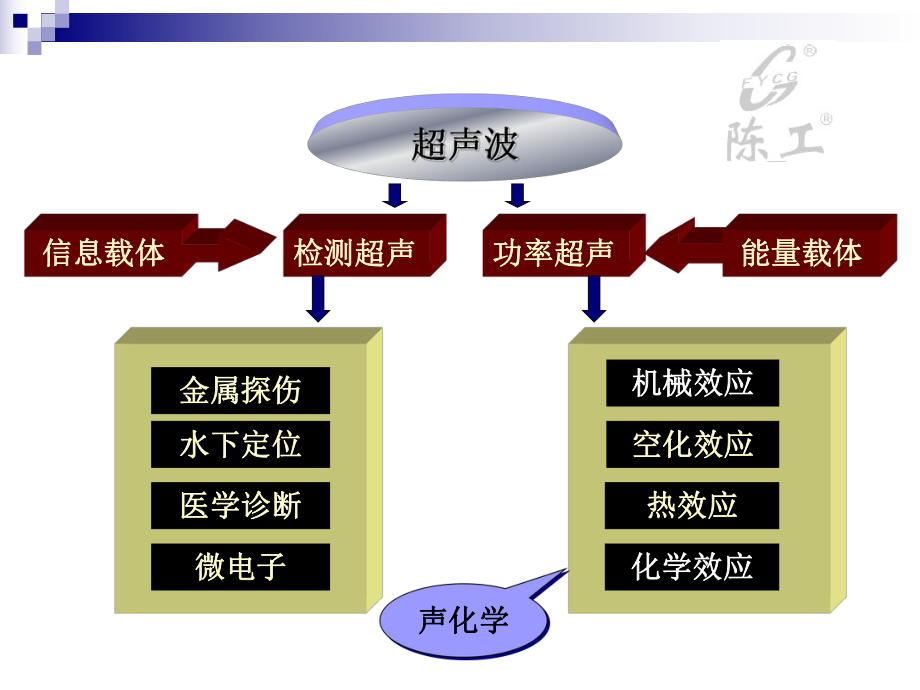

1、 大功率超声波技术大功率超声波技术检测超声检测超声功率超声功率超声信息载体信息载体能量载体能量载体金属探伤金属探伤水下定位水下定位医学诊断医学诊断微电子微电子空化效应空化效应机械效应机械效应热效应热效应化学效应化学效应声化学声化学n超声波换能器是实现电能、机械能或声能从一种形式的能量转换为另一种形式的能量的装置称为换能器,也称有源传感器。其中最成熟可靠的是以压电效应实现电能与声能相互转换的器件,称为压电换能器。15kHz15kHz60kHz60kHz 声波声波大功率超声波频段大功率超声波频段非大功率频段非大功率频段n换能器是超声波设备的核心器件,其参数特性决定了整个设备的性能。超声波换能器,除

2、了磁致伸缩结构以外就是常用的夹心式换能器。这种夹心换能器在负荷变化时产生稳定的超声波,是获得功率超声波驱动源的最基本最主要的方法。n根据不同的设计超声波换能器的形式主要有:n1.柱型(NTK型) 2.倒喇叭型(必能信型) 3.钢后盖型 4.中间夹铝片型n主要适用于超声波塑料焊接机、超声波切割机、超声波金属焊接机,超声波清洗机,超声波声化学设备等。n1.中央压电陶瓷元件 n2.前后金属盖板 n3.预应力螺杆 n4.电极片 n5.绝缘管n效率高:机械品质因素高,在谐振频率点工作可获得极高的电声转换效率;n振幅大:振速比高,前盖板振幅大,比普通换能器出力大25%;n稳定性好:正常使用下,换能器寿命2

3、0000小时以上;n耐热性好:谐振阻抗小、发热量小、使用温度范围广。n适用于日本、台湾等类型的超声波驱动电源,可连续工作、间歇工作。适用于功率超声的所有应用方式。n本设备对人体安全无辐射 超声波是一种机械波,由于超声波直接作用在液体中,超声波透过液体、容器壁、空气才能进入人体中,这些界面的反射系数都大于90%,其进入人体的超声波总量极小,小于医用B超的辐射强度。总所周知,B超是可以对胎儿使用的,超声设备对人体是安全的。超声波进入液体的能量为100通过液体传递到容器上的能量约为10通过容器传递到空气中的能量约为1从空气中进从空气中进入人体的能入人体的能量约为量约为0.010.01n超声波与液体接

4、触会产生一定程度的噪声 由于超声波进入液体中会产生空化效应,导致产生大量的噪声,您所听到的噪声不是超声波,其频率在1kHz左右,如果感觉噪声强度太大,建议在设备使用时带上耳塞。n驱动电源输出信号为高压 超声波驱动电源输入为高压信号,使用过程中需控制环境温度、湿度及粉尘等,不可随意拆卸设备,以防高压触电。 n陶瓷片的颜色对使用性能有何影响?最常用的颜色是什么?n答:市场上主要使用三种颜色的晶片,分别是黄、灰和黑色。黄色和灰色一般用于脉冲式工作,其瞬间爆发率较好;而黑色一般用于连续性工作,连续工作的稳定性较好。在使用上,建议您选择和之前使用颜色相同的换能器,或根据您的使用情况,由我们向您推荐适合的

5、换能器。n换能器的频率跟尺寸有什么关系?n答:频率越高长度越短,直径越大功率越大。n换能器的材料是什么?n答:制作超声波换能器常用的三种材料:铝合金、钢合金、钛合金。n特殊需要的换能器,是否可以加工?n答:可以定做加工。请将您的要求写下来,包括产品用途、尺寸、功率、效果、使用的目的等,通过传真发给我们,我们会针对您的需要仔细讨论,然后给您回复。n人体长期接触超声波,有什么危害?如何避免危害?n答:没有什么危害。首先超声波是一种机械波,不是电磁波,不具有辐射污染,只要不去触碰它,就不会有带来什么影响;平时到医院所接触的彩超就是超声波,胎儿都可以做彩超,可见超声波对人体没什么影响。所以不必担心,正

6、常使用即可。n主要特点:主要特点:n效率高:机械品质因素高,在谐振频率点工作可获得极高的电声转换效率。n振幅大:经电脑优化设计的结构,振速比高,前盖板振幅大。n功率大:在预应力螺杆的作用下,压电陶瓷的能量得到最大程度的发挥。n耐热性好:谐振阻抗小、发热量小、使用温度范围广。可靠性高寿命长。n1.试用效果不好怎么办?n2.匹配概念和操作n3.各部件装配的注意事项n4.换能器使用温度超声波核心部件知识介绍超声波核心部件知识介绍杭州成功超声设备有限公司演讲人:华大成焊接夹心式压电换能器l焊接:专用于超声焊接:专用于超声波塑料焊接机为主波塑料焊接机为主的部件的部件l夹心:夹心式的结夹心:夹心式的结构构

7、l压电:核心部件为压电:核心部件为压电陶瓷压电陶瓷l换能器:能量转换换能器:能量转换的部件的部件换能器易做难精l易做:结构简单,组成部件单一l难精:组成部件精度要求高,装配工艺复杂,一致性制作困难。换能器发展简史l经典声学与乐器经典声学与乐器l声学与电学的结合产生了换能器声学与电学的结合产生了换能器l压电效应的发现压电效应的发现l夹心式换能器的出现夹心式换能器的出现l现代超声换能器现代超声换能器换能器分类与命名规则换能器的声学基础知识l基本概念基本概念:l超声波是声波的一种,换能器是一种基本的声学元件。l基本参数(三个):基本参数(三个):l谐振频率:换能器的谐振频率l动态电阻:换能器机电等效

8、电阻l自由电容:换能器机电等效电容换能器的声学基础知识l基本概念基本概念:l超声波是声波的一种,换能器是一种基本的声学元件。l基本参数(三个):基本参数(三个):l谐振频率:换能器的谐振频率l动态电阻:换能器机电等效电阻l自由电容:换能器机电等效电容换能器振动的性质和基本结构l超声波本质就是一种振动超声波本质就是一种振动换能器部件的重要性l换能部件:换能部件:l压电陶瓷的特性对换能器直接影响l其他组件:其他组件:l中心螺杆、螺帽、阀体、阀盖、电极片换能器的测量与分析方法l测量需要专业设备测量需要专业设备l小信号下基本参数的测量小信号下基本参数的测量:l频率、电阻、电容等l大功率下基本参数的测量
