溢洪道(new).

《溢洪道(new).》由会员分享，可在线阅读，更多相关《溢洪道(new).（37页珍藏版）》请在文档大全上搜索。

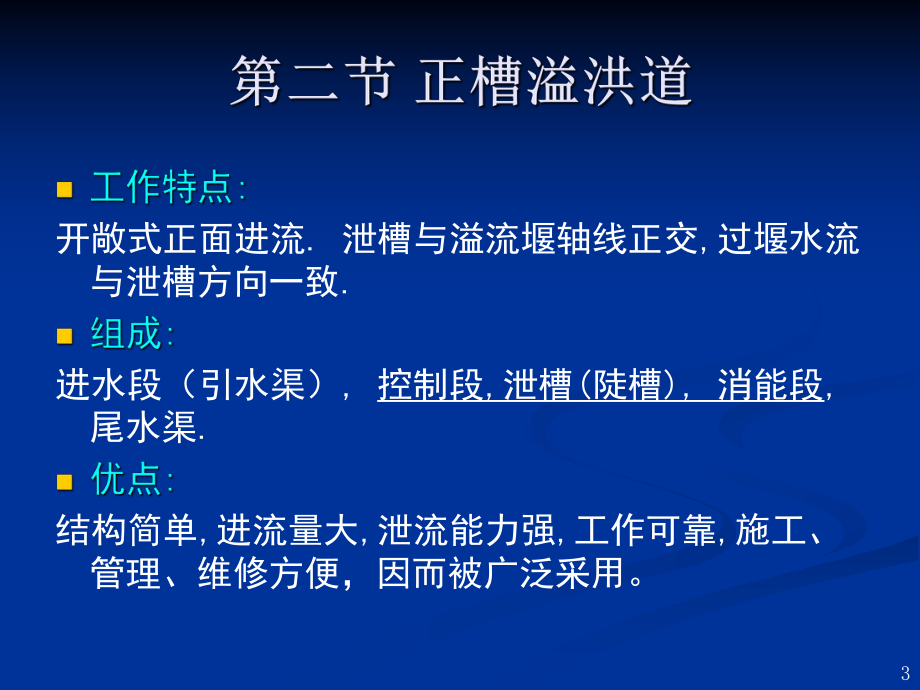

1、12三、河岸溢洪道的适用条件1、河谷狭窄，洪峰流量大，采用河床布置有困难；2、坝体不宜作河床溢洪道；3、有垭口地形；4、利用施工导流洞改建。3开敞式正面进流. 泄槽与溢流堰轴线正交,过堰水流与泄槽方向一致.进水段（引水渠）, 控制段,泄槽(陡槽), 消能段,尾水渠.结构简单,进流量大,泄流能力强,工作可靠,施工、管理、维修方便，因而被广泛采用。456789作用：控制溢洪道的泄流能力.横断面：矩形纵剖面：实用堰和宽顶堰设计要求：有足够的泄流能力. 实用堰：流量系数大，需要的溢流前缘较短，较之宽顶堰可减少工程量。但施工复杂，多用于岩石地基上，尤其是岸坡较陡的大中型工程。 形式：克-奥型、WES曲线

2、型 宽顶堰:结构简单，施工方便。但流量系数较小，需要的溢流前缘较长。多用于泄洪量不大或附近地形较平缓的中小型工程中。 B-堰顶长度 H-堰上水头 P-堰高 10实用堰的高度: 1、低堰(0.3P/Hd1.33), m为递增函数.WES堰mH0/Hd,P/Hd的关系11安吉老石坎水库12工作特点：在溢流堰后用泄槽与消能段相接，为使槽内水流呈急流状态其纵坡常为大于临界坡度的陡坡，因此又称其为陡槽。由于泄槽内水流流速较高，设计时必须考虑高速水流产生的冲击波、脉动和空蚀现象，在布置和构造上予以重视，一般应加高、加固泄水槽的边墙，以确保溢洪道的安全。图7-5泄槽变坡处的竖曲线13(1) 泄槽的纵剖面设计

3、 泄槽的纵坡一般做成为大于临界坡度的陡坡，通常i=1%5%，有时可达10%15%。*变坡：泄槽很长时，为适应地形、地质条件而设。 由陡变缓，变坡处用反弧段连接R=8 10倍水深，易出现动水压力破坏，应尽量避免。 由缓变陡：变坡处用抛物线连接。槽底易产生负压。14横山水库沙河水库阳江核电站泄水槽模型15（2）泄槽的平面布置 从高速水流考虑，泄槽在平面上应尽量直线、等宽、对称布置。 实际上，由于地质（形）条件的限制，或从减少开挖、处理洪水归河、有利消能等方面考虑，往往改变横断面，设置收缩段、弯曲段或扩散段。泄槽的平面布置16n断面型式 在岩基上一般接近矩形断面，土基上用梯形较多，边坡不宜太缓以防止水流外溢和对流态不利，一般应做衬砌。 n收缩段 收缩段的收缩角大小直接影响由于断面收缩而产生的冲击波的大小。收缩角越小，冲击波就越小，通常收缩角qikhk侧 槽 段调 整 段陡 槽 段34353637非常溢洪道粘土斜墙砂砾石坝(上游面)非常溢洪道粘土斜墙砂砾石坝(下游面)
